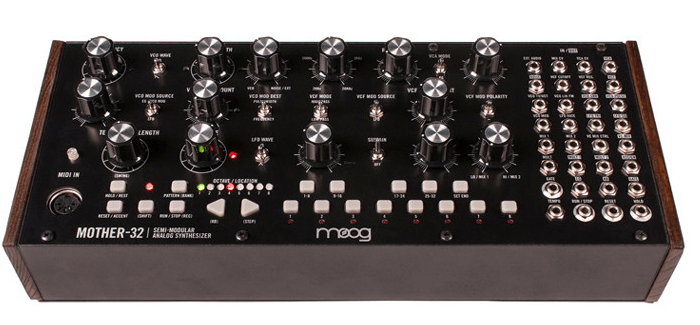

MOOG MOTHER 32

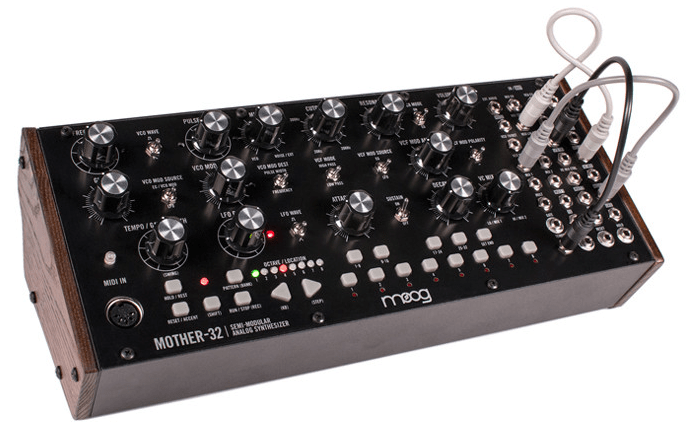

MOOG MOTHER 32

Semi-modularny syntezator analogowy z filtrem Mooga, wbudowany 32-krokowy sekwencer z napięciowym sterowaniem, oscylator VCO, wejście MIDI oraz przetwornik MIDI-to-CV, 2 napięciowo kontrolowane miksery, 32 gniazda do łączenia modułów między sobą

Specyfikacja:

Oscylator sterowany napięciem (VCO)
Pojedynczy VCO z równoległymi wyjściami fali piłokształtnej (Sawtooth) i puls (Pulse) (+/ – 5V)
1V/oktawę od 8 Hz do 8 kHz (maksymalnie 16 kHz z LFO/CV)
Regulacja częstotliwości na panelu (Frequency +/- 1 oktawa)
Przełącznik przebiegów fal wysyłanych do miksera
Regulacja Pulse Width
Wejścia Linear FM i Expotential FM 1V/oktawę (+/-5V)

Noise

Wyjście znormalizowane do wejścia Ext Audio,
Wyjście białego szumu (White Noise, +/-5V).
Mikser sterowany napięciem
Miks wybranego przebiegu fali VCO i wejścia Ext Audio (połączonego z White Noise),
Wejście Mix CV (+/-5V).

Filtr sterowany napięciem (VCF)

Przełączany (dolno-/górnoprzepustowy), 4-biegunowy filtr drabinkowy Moog, pracujący w zakresie od 20Hz do 20KHz z rezonansem sterowanym napięciem,
Wejście VCF Cutoff (+/- 5V),
Wejście VCF Resonance (+/- 5V),
Wyjście VCF(+/- 5V).

Wzmacniacz sterowany napięciem (VCA)

Wybór źródła CV: EG lub ON (drone),
Wejście VCA CV (od 0 do +8V w trybie EG i +/-5V w trybie ON, zsumowane z sygnałami z przełącznika ON/EG),
Regulacja poziomu głośności (wyjścia VCA i liniowego/słuchawkowego),
Wyjście VCA (+/-5V) i wyjście słuchawkowe/audio 1/4″ na tylnym panelu (szczyt. +/- 1.7V).
Generator wolnych przebiegów (LFO)
Wyjście przebiegu fali kwadratowej (+/- 5V),
Wyjście przebiegu fali trójkątnej (+/- 5V),
Wybór kształtu fali dla VCO i VCF MOD,
Regulacja prędkości (Rate) na panelu od 0,1 Hz do 350 Hz (maks. 600 Hz),
Wejście LFO Rate CV (+/-5V).
Generator obwiedni (EG)
Regulacja Attack i Decay,
Sustain ON/OFF do pojedynczego wyzwalania (ASD) lub wielokrotnego wyzwalania (AD),
Wejście External Gate (od 0 do +5V, tolerancja do 10 V),
Wyjście EG (od 0 do +7,5 V).
Modulacja VCO
Wybór źródła CV: EG/VCO lub LFO (EG znormalizowany do wejścia VCO MOD),
Wejście VCO Mod (znormalizowane do pozycji przełącznika EG/VCO MOD),
Regulacja Variable Modulation Amount (zmienny poziom modulacji),
Wybór celu modulacji: VCO Pitch lub PWM (PWM zsumowany z regulacją Pulse Width, znajdującą się na panelu).
Modulacja VCF
Wybór źródła CV: EG lub LFO,
Regulacja Variable Modulation Amount (zmienny poziom modulacji),
Wybór polaryzacji modulacji VCF (+/-).
Mikser sterowany napięciem/tłumik
Sterowany napięciem obwód miksera do miksowania dwóch połączonych sygnałów DC

Wejście Mix 1 (Znormalizowane do masy),
Wejście Mix 2 (Znormalizowane do +5 V),
Wejście Mix Control od -5 V do +5 V),
Wyjście Mix: Wyjście Un-inverted (od -5 do +5 V).
Powielacz
Powielacz sygnału 1 wejście, 2 wyjścia

Wejście Mult: Sygnał buforowany,
Wyjścia Mult: 1 i 2.
Klawiatura
Jednooktawowa klawiatura z 13 klawiszami (w trybie Step Edit Mode jest używana do wybierania, wyciszania i włączania kroków sekwencera.),
Przyciski Octave Up/Down do wybierania jednego z 8 dostępnych ustawień oktawy,
Regulacja Glide Time,
Wyjście KB CV (od -5 do +5 V),
Wyjście Gate (od 0 do +5 V).
Sekwencer
Sekwencer 32-krokowy z trybem Dual – z 64 lokalizacjami sekwencji,

Tryby pracy klawiatury:
– W trybie KB Mode klawiatura jest wykorzystywana do gry, wprowadzania sekwencji i transponowania sekwencji.
– W trybie Step Mode klawiatura działa jako interfejs sekwencera i jest używana do włączania i wyciszania kroków, zmiany danych dźwięków i wybierania banków sekwencji,

Każdy krok sekwencji zawiera: Note Value, Gate Length (Tie), Rest On/Off, Accent On/Off, Glide On/Off i Ratchet (do 4 powtórzeń dźwięku w czasie trwania pojedynczego dźwięku),
Regulatory sekwencera na panelu: Tempo, Swing, Run/Stop, Hold i Reset,
Wejścia sterowania sekwencera: Tempo, Run/Stop (używane także do synchronizacji), Reset i Hold,
Wyjścia sterowania sekwencera: KB, Gate, Accent Pulse PATCHBAY,
Krosownica (PATCHBAY) zawiera 32 gniazda 3,5 mm,
Dostępne wejścia: External Audio, Mix CV, VCA CV, VCF Cutoff, VCF Resonance, VCO 1V/Octave, VCO Linear FM, VCO Modulation, LFO Rate, Mix 1, Mix 2, VC Mix Control, Mult, Gate, Tempo, Run/Stop, Reset i Hold,
Dostępne wyjścia: VCA, Noise, VCF, VCO Saw, VCO Pulse, LFO Triangle, LFO Square, VC Mix, Mult 1, Mult 2, Assign, EG, KB, Gate.

Wyjście konfigurowalne

Uniwersalne wyjście sterowania z możliwością przypisania go do jednej z 16 dostępnych funkcji: Sequencer Accent, Sequencer Clock, Sequencer Clock /2 Sequencer Clock /4, Decimated „Ramp”, Decimated „Saw”, Decimated „Triangle”, Stepped Random, STEP 1, MIDI Note On Velocity, MIDI Channel Aftertouch, MIDI Pitch Bend, MIDI CC1 Mod Wheel, MIDI CC2, MIDI CC4 i MIDI CC7

Dane ogólne

Wymiary: 32 cm (szer.) 10,7 cm (wys.) z pokrętłami) x 14 cm (gł.),
Waga: 1,6 kg,
Pobór mocy: 2,8 W,
Dołączony zasilacz: 100-250 VAC, 50-60Hz, +12VDC 1A,
Krosownica: 32 x jack 3,5 mm,
Wyjście audio na tylnym panelu: 1/4″ – słuchawkowe/audio.
Specyfikacja EURORACK
Pobór prądu: 230mA (złącze 10-stykowe),
Wymiary montażowe: 60 HP (Głębokość modułu 0,69” 26 mm)

Akcesoria

2 Tier Rack Kit (Dwupoziomowy zestaw rackowy),
Montaż 2 syntezatorów Mother-32 razem pionowo, zwiększający modularność i możliwości syntezy,
P/N: KIT-RM-0201
3 Tier Rack Kit (Trzypoziomowy zestaw rackowy),
Montaż 3 syntezatorów Mother-32 razem pionowo, zwiększający modularność i możliwości syntezy,

P/N: KIT-RM-0301
6” Patch Cable Set (Zestaw kabli 15 cm)
5 wysokiej jakości kabli Moog do połączeń w krosownicy Mother-32 i do wszystkich innych instrumentów ze złączami 3,5 mm

P/N: ACC-CABLE-SET-2
12” Patch Cable Set Zestaw kabli 30 cm
5 wysokiej jakości kabli Moog do połączeń w krosownicy Mother-32 i do wszystkich innych instrumentów ze złączami 3,5 mm,

P/N: ACC-CABLE-SET-3
Replacement Power Supply (Zapasowy zasilacz)
Zapasowy zasilacz (szczególnie zalecany dla muzyków w trasie),

P/N: TRN-01-000-0016
Empty Moog 60HP Case

Case Eurorack 60HP z tłoczonego aluminium, z drewnianymi bokami (wymaga osobnego modułu zasilającego Eurorack). Głębokość modułu do 1,9″,
