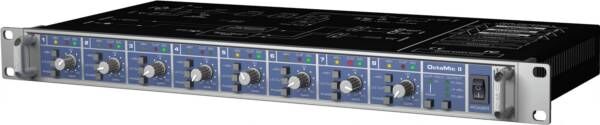

RME OCTAMIC-D II

RME OCTAMIC-D II
OctaMic II - Wysokiej klasy 8-kanałowy przedwzmacniacz mikrofonowy
OctaMic II oferuje 8 wysokiej klasy symetrycznych wejść mikrofonowo/liniowych [Neutrik combo XLR/jack] z 8-kanałowym przetwornikiem analogowo-cyfrowym ze znakomitej jakości przetwarzaniem sygnału 24-bity/192 kHz.

Praktyczny brak zniekształceń, wyjątkowy stosunek sygnału do szumu i perfekcyjna wprost liniowość toru audio pozwalają na przejście sygnału bez żadnych zmian.

MODEL OCTAMIC II CECHUJE SIĘ KILKOMA ZNACZĄCYMI ULEPSZENIAMI W STOSUNKU DO POPRZEDNIEJ WERSJI - OCTAMIC:

Symetryczne wejścia TRS w złączach Neutrik combo XLR są wolne od napięcia Phantom i mogą być używane jako, prawdziwie liniowe wejścia. Ulepszona konstrukcja obwodów elektrycznych umożliwia maksymalne wzmocnienie poziomu wejściowego do wartości +21 dBu z parametrem Gain zmiennym w zakresie 6 dB - 60 dB,
Ulepszony stosunek sygnału do szumu [SNR] w przetworniku analogowo-cyfrowym: 107.5 dB,
Ulepszony współczynnik zniekształceń harmonicznych [THD], szczególnie przy dużym wzmocnieniu,
Zoptymalizowany system odprowadzania ciepła poprzez nową, większą obudowę z udoskonaloną konwekcją,
Zasilacz wewnętrzny pracujący w szerokim zakresie napięć, z filtrem liniowym, nieczuły na wahania napięć,
Bardzo stabilne napięcie zasilające Phantom 48V.
Najważniejsze cechy
OctaMic II oferuje 8 symetrycznych wejść mikrofonowo/liniowych [Neutrik combo XLR/jack]. Każdy kanał posiada przełącznik zasilania Phantom 48V, filtr odcinający niskie częstotliwości oraz funkcję odwrócenia fazy. Poziom Gain jest sterowany potencjometrem w zakresie od +6dB do +60dB. 3 Diody LED sygnalizują sygnał na wejściu, ewentualne przesterowania [CLIP] oraz włączone napięcie Phantom [48V]. Umożliwiają całkowitą kontrolę każdego z ośmiu wejść przedwzmacniacza. Gdy aktywujemy tryb CLIP HOLD, każde najdrobniejsze przesterowanie będzie sygnalizowane błyskiem diody LED co 1 sekundę. Tryb ten pozwala na wyeliminowanie przesterowania oraz ułatwia nam obserwację stanu sygnału na wejściach bez konieczności ciągłego śledzenia panelu urządzenia.

Na panelu przednim umieszczono włącznik on/off oraz przełącznik poziomu sygnału na wyjściu: -10 dBV, +4 dBu lub Hi Gain [+19 dBu] - w przypadku sygnału referencyjnego.

FUNKCJE, KTÓRE OFERUJE OCTAMIC DAJĄ NAM 2 PODSTAWOWE KORZYŚCI:

możliwość przełączania poziomu odsłuchu pomiędzy innymi urządzeniami RME, począwszy od uznanej karty HDSP 9632, przez Multiface, aż po znaną serię konwerterów ADI-8,
stosunek sygnału do szumu jest idealnie zoptymalizowany; dioda Clip-LED reaguje identycznie jak w ADI-8 [2dB poniżej 0dBFS].
OctaMic II wyposażony jest w specjalnie opracowany, wewnętrzny zasilacz pracujący w szerokim zakresie napięć [od 100V do 240V], odporny na krótkie spięcia, ze zintegrowanym filtrem liniowym, w pełni odporny na wahania napięć i nieczuły na zakłócenia sieci elektrycznej.

ZŁĄCZA:

8 symetrycznych wejść typu combo [XLR/jack TRS],
8 symetrycznych wyjść typu jack TRS,
8 – kanałowy przetwornik analogowo-cyfrowy [maks. 192 kHz],
2 wyjścia ADAT [S/MUX, maks. 96 kHz],
4 wyjścia AES/EBU [D-sub, maks. 192 kHz],
Synchronizacja poprzez AES/SPDIF,
Zasilanie Phantom 48V, filtr odcinający niskie częstotliwości oraz przełącznik odwrócenia fazy [dla każdego z kanałów oddzielnie],
CLIP HOLD - każde najdrobniejsze przesterowanie będzie sygnalizowane błyskiem diody LED co 1 sekundę.
Przetwornik analogowo-cyfrowy:
8-kanałowy przetwornik OctaMic II pracuje do maksymalnej częstotliwości 192 kHz. Cyfrowy sygnał dostępny jest zarówno na wyjściu ADAT [w trybie S/MUX, maks. 96 kHz], jak i złączu DB-25 [4 wyjścia AES/EBU, maks. 192 kHz]. Sygnał cyfrowy może być synchronizowany wewnętrznie [Master] lub zewnętrznie przy wykorzystaniu WordClock, AES/EBU, czy S/PDIF

Nowatorski patent technologiczny, RME SteadyClock™, zapewnia idealną synchronizację zegara, efektem czego jest perfekcyjne przetwarzanie sygnału audio. Funkcja ta pozwala na kompletne wyeliminowanie jittera, występującego na zewnętrznych źródłach synchronizacji. Wszystkie ustawienia dokonuje się poprzez DIP-switche, znajdujące się na tylnym panelu OctaMic II. Wyjścia analogowe oraz obydwa wyjścia cyfrowe działają w pełni równolegle. Wybór poziomu odsłuchu dotyczy tylko wyjść analogowych. Wskaźnik przesterowania oraz poziom sygnału na wejściu przetwornika analogowo-cyfrowego są zależne od regulacji potencjometrami GAIN.

AKCESORIA:

Cyfrowy kabel ALVA BO25MXLR4M4F1PRO, złącze 25-pin [Typ D] na 4 x XLR męski oraz 4 x XLR żeński, długość 1m [lub 3m, 6m],
Cyfrowy kabel ALVA BO25M25M1PRO, złącze 25-pin [Typ D] na 25-pin [Typ D], długość 1 m [lub 3m, 6m],
Cyfrowy kabel optyczny ADAT Toslink 1m/2m/3m/5m/10m [ALVA Audio],
Kabel Word Clock, BNC, 1m/5m/10m [ALVA Audio],
RME BOB-32 - zewnętrzny interfejs z gniazdami 8 x AES/EBU IN/OUT, 2 x D-SUB 25-pin TASCAM, 2 x D-SUB 25-pin YAMAHA.
DANE TECHNICZNE
8 symetrycznych wejść mikrofonowo-liniowych typu combo [XLR/jack TRS],
Wzmocnienie 54 dB,
Impedancja na wejściu: XLR 2 kOhm, TRS 5 kOhm,
Poziom na wejściach analogowych: od -40 dBu do +21 dBu,
Maksymalny poziom na wyjściach +21 dBu,
Impedancja na wyjściu: 75 Ohm,
Przełącznik poziomu sygnału na wyjściu: Hi Gain / +4 dBu / -10 dBV,
Stosunek sygnał/szum [SNR]: 129 dB EIN @ 150 Ohm,
Zniekształcenia harmoniczne [THD]: < 0.0005 % @ 30 dB,
Praca w bardzo szerokim zakresie częstotliwości [200 kHz] i specjalne filtrowanie EMI na wejściu,
Pasmo przenoszenia z maksymalnym odchyleniem do -0.5 dB: 5 Hz - 200 kHz,
Filtr górnoprzepustowy: 80 Hz, 18 dB/oct,
Wyjścia liniowe: 1/4" TRS [6.3 mm jack stereo],
Zasilanie Phantom: +48V na każdym kanale,
Wewnętrzny zasilacz pracujący w szerokim zakresie napięć [od 100V do 240V],
Stosunek jakości do ceny nie do pobicia!
PRZETWORNIK ANALOGOWO-CYFROWY:

Stosunek sygnał/szum [SNR]: >110 dB[A],
Wspierane częstotliwości próbkowania: 28 kHz - 200 kHz,
Zniekształcenia harmoniczne [THD]: < 0.0003 %, < -110 dB,
Źródła synchronizacji: AES/EBU [także elektryczne złącze S/PDIF], WordClock, wewnętrzne,
Superstabilny zegar RME Steady Clock, zapewniający najlepszą jakość dźwięku, nawet z jitterem pochodzącym z zegarów urządzeń zewnętrznych.
